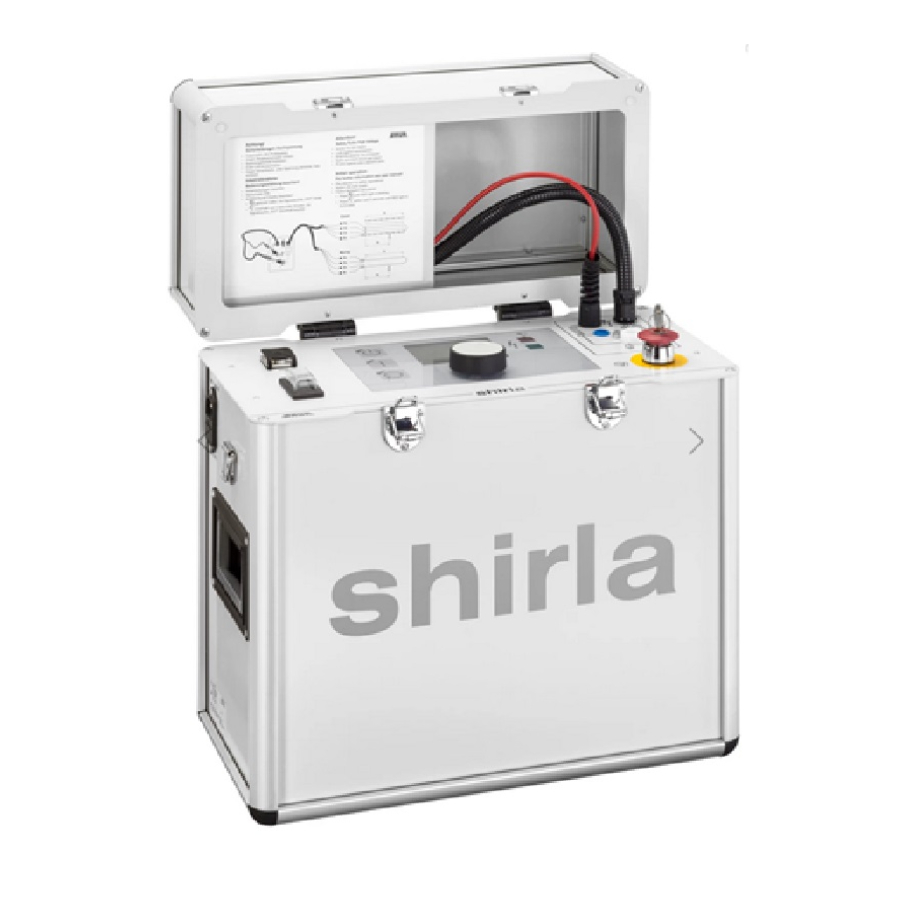

SHIRLA «Localización de fallas de cables»

El sistema de localización de averías shirla permite el ensayo de los cables y las cubiertas de los cables, así como para la prelocalización y localización final de averías de los cables. La prelocalización se basa en el principio del puente de medición según Murray y Glaser. Aunque está especialmente diseñada para cables de energía eléctrica, también se puede utilizar con cables de control y de alumbrado. El equilibrado a cero y la evaluación se realizan automáticamente.

CARACTERÍSTICAS DE PRODUCTO:

Ensayo de los cables y de las cubiertas de los cables

• Tensión continua                            0 – 10 kV
• Corriente de salida                        10 mA @ 5 kV DC  /  5 mA @ 10 kV DC
• Indicador de corriente                   Precisión ±10 μA  /  Resolución 1 μA
• Medición de resistencia del aislamiento     Entre 0,01 MΩ y 1 GΩ

Puente de medición (prelocalización de las averías de las cubiertas de los cables y las averías con derivación a tierra)

• Método de medición Puente de medición de 4 fases según Murray o Glaser
• Tensión de salida    100 V – 10 kV DC
• Máx. corriente de salida  50 mA
• Precisión 0,1% referido al resultado de la medición
• Número de tramos de cable definibles  50

Método de tensión de paso (localización final de las averías de las cubiertas de los cables)

• Tensión continua pulsante 100 V – 10 kV 4 patrones de impulso a elegir
• Máx. corriente de salida 700 mA
